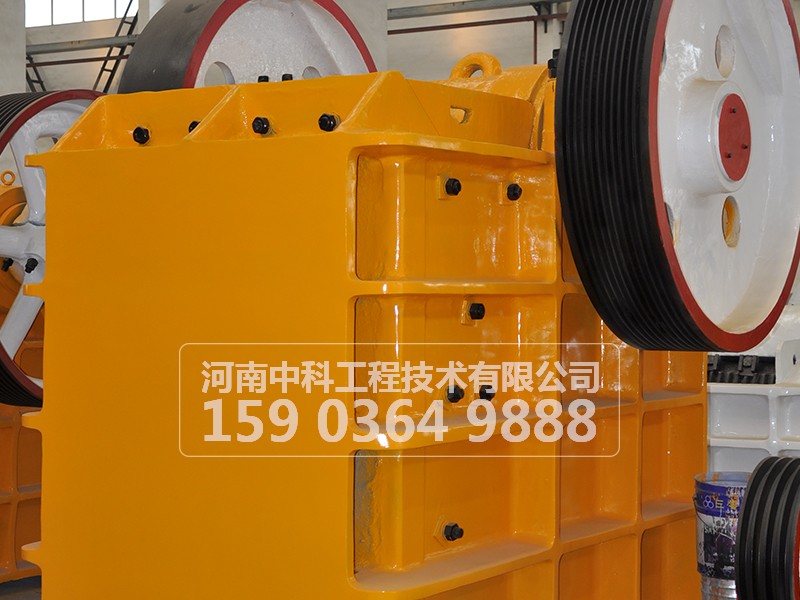

鄂式破碎機主要用于各種礦石與大塊物料的中等粒度破碎，可破碎抗壓強度不大于320Mpa的物料，分粗破和細破兩種。該系列產品規格齊全，其給料粒度為125mm～750mm,是初級破碎設備。鄂式破碎機(鄂破)廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。
鄂式破碎機運行環境
在將巨大石塊破碎成小石塊的過程中，首道破碎機通常稱為“主”破碎機。歷史長，也堅固的破碎機是鄂式破碎機。為鄂式破碎機喂料時，物料從頂部入口倒入含有鄂齒的破碎室。鄂齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持鄂齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境極為苛刻。軸承須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為苛刻，鄂式破碎機仍需非?？煽康毓ぷ鳎@是保證生產效率的關鍵一環。
鄂式破碎機工作原理
鄂式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保險作用。該系列鄂式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現批量生產。
鄂式破碎機性能特點
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，保養工作量小；
5.結構簡單，工作可靠，運營費用低。
6.設備節能：單機節能15%～30%，系統節能一倍以上；
7.排料口調整范圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。
鄂式破碎機規格與性能參數表
型 號 | 進料口尺寸 | zui大進料粒度 | 產量(t/h) | 配用電機功率 | 外形尺寸 | 重量 |
PE-150×250 | 150×250 | 125 | 1-3 | 5.5 | 896×745×935 | 1 |
PE-250×400 | 400×250 | 200 | 5-20 | 15 | 1430×1310×1340 | 3 |
PE-400×600 | 600×400 | 350 | 15-50 | 30 | 1700×1732×1653 | 7 |
PE-600×900 | 900×600 | 480 | 45-110 | 55 | 2290×2206×2370 | 17 |
PE-900×1200 | 900×1200 | 750 | 90-220 | 110 | 3800×3166×3045 | 50 |
PE-500×750 | 500×750 | 425 | 15-65 | 55 | 2035×1921×2000 | 12 |
PE-750×1060 | 1060×750 | 630 | 105-195 | 90 | 2655×2302×3110 | 29 |
PEX-250×750 | 750×250 | 210 | 15-30 | 30 | 1667×1545×1020 | 5 |
PEX-250×1000 | 1000×250 | 210 | 15-50 | 30 | 1550×1964×1380 | 7 |
PEX-250×1200 | 1200×250 | 210 | 20-60 | 37 | 2192×1900×1950 | 8.5 |
鄂式破碎機是一種用途極為廣泛的破碎設備，根據其結構特點可分為復擺鄂式破碎機（即單肘板鄂式破碎機）和簡擺鄂式破碎機（即雙肘板鄂式破碎機）。
簡擺鄂式破碎機工作原理：
動鄂懸掛在心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動鄂做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動鄂上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動鄂上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6.由于運動軌跡簡單，故稱簡單擺動鄂式破碎機。
簡擺鄂式破碎機結構緊湊簡單，偏心軸等傳動件受力較小；由于動鄂垂直位移較小，加工時物料較少有過度破碎的現象，動鄂鄂板的磨損較小。
復擺鄂式破碎機工作原理：
動鄂上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動鄂的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動鄂上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動鄂上各點的運動軌跡比較復雜，故稱為復雜擺動式鄂式破碎機。
復擺式鄂式破碎機與簡擺式相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動鄂下端強制性推出成品卸料，故生產率較高，比同規格的簡擺鄂式破碎機的生產率高出20-30%；物料塊在動鄂下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量較好。
我公司生產制造的兩個系列各種規格的鄂式破碎機由于其結構簡單、性能可靠、操作方便，維修方便，使用安全等優點，被廣泛用于冶金、礦山、建材、化工、水泥等企業的破碎作業。
我公司為適應國內外市場日益增長的需要，對所有鄂式破碎機系列按照國際先進水平進行了改進設計，并增加了市場適銷的新規格.
